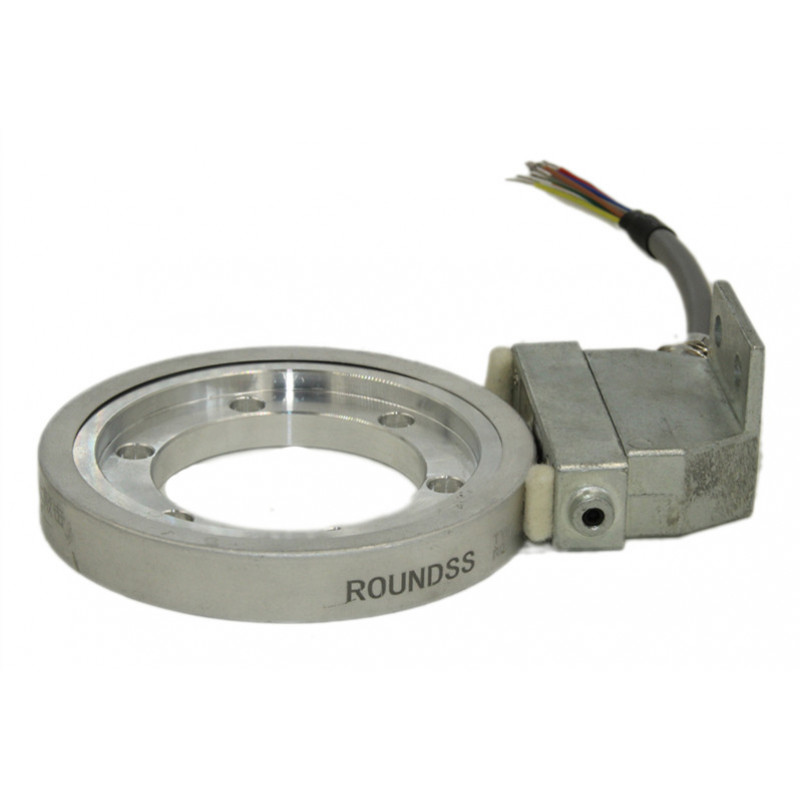

Магнитный кольцевой энкодер, основанный на передовой магнитоэлектрической индукционной технологии, широко используется в системах автоматизации управления и измерениях. Он устанавливается на шпиндель ЧПУ напрямую без синхронной передачи колеса.
Особенности: технология бесконтактного считывания между считывающей головкой и кольцом; размеры нескольких колец для широкого применения; возможность использования в суровых условиях; IP 68 для считывающей головки.
Применяется на станках с ЧПУ. Синхронные импульсы от энкодера собираются системой ЧПУ, а затем данные подачи инструментов отправляются на серводвигатель для выполнения движения.
Определение выходного сигнала:
C: открытый коллектор; E: напряжение; F: двухтактный; L: линейный драйвер; A: драйвер линии широкого напряжения
| Характеристики | |
| Внешний диаметр. мм | 82 мм |
| Максимальная механическая скорость (об / мин) | 35000 об / мин |
| Максимальный диаметр отверстия. мм | 60 мм |
| Рабочее напряжение | 5В |
| Разрешение | 128-16384 чел. |
